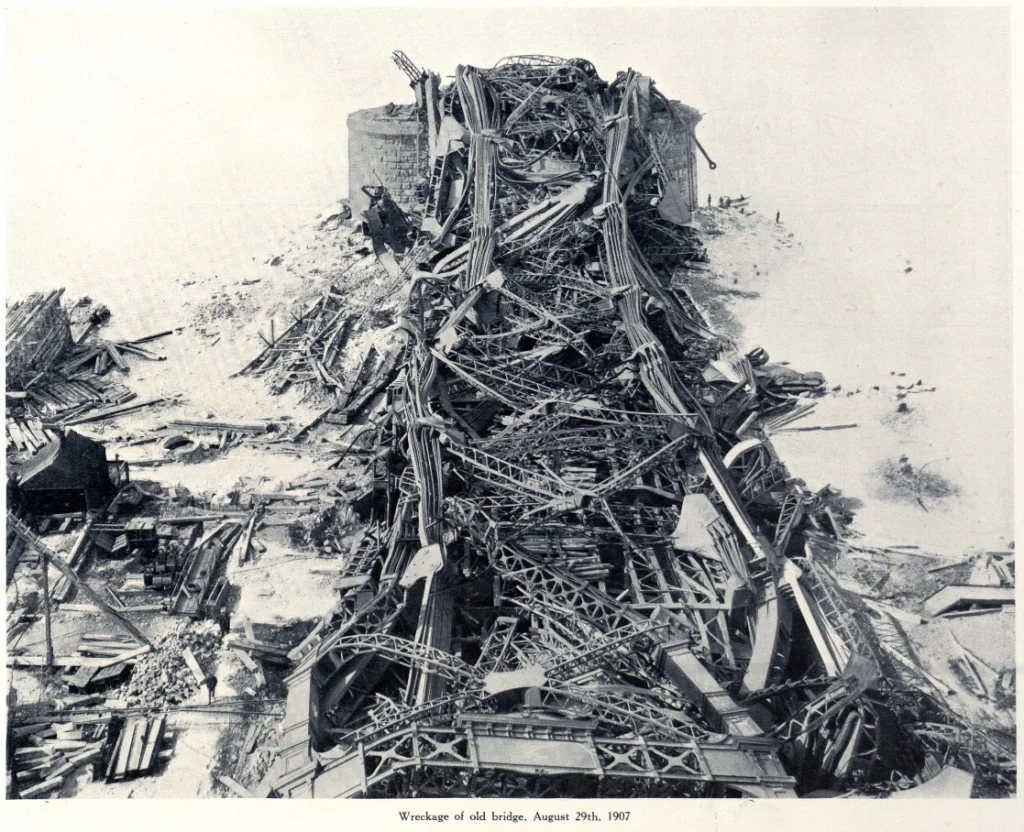

1907年8月29日下午5时37分，加拿大魁北克城的圣劳伦斯河畔，一个名叫博韦的铆工正在南悬臂桥跨上工作。他刚刚将一颗铆钉锤入下弦杆的连接处，突然感到脚下的钢梁传来一阵令人不安的震动。仅仅几秒钟后，一声如同炮弹爆炸的巨响撕裂了夏日的空气——那座号称世界最长悬臂桥的庞然大物，在短短15秒内轰然坠入浑浊的河水之中。桥上86名工人中有75人葬身水底，其中包括33名来自卡纳瓦克保留地的莫霍克族钢铁工人。这些原住民工人曾以在高空中行走如履平地而闻名，却在那天成为工程史上最惨烈灾难的牺牲品。
这座大桥的设计者是美国当时最负盛名的桥梁工程师西奥多·库珀。他曾在匹兹堡、罗德岛和纽约设计过多座钢铁大桥，声誉卓著。魁北克大桥项目始于1887年，最初计划建造一座跨度1600英尺（约488米）的悬臂桥。库珀接手后，将跨度增加到1800英尺（约549米），目的是减少桥墩数量、降低造价。这一决定使魁北克大桥超越了苏格兰的福斯桥，成为世界上跨度最大的悬臂桥。然而，正是这个看似合理的决策，埋下了灾难的种子。悬臂桥的工作原理可以用一个简单而优雅的模型来解释。1887年，福斯桥的设计师本杰明·贝克爵士曾用人体演示这一原理：两名工程师分别坐在两把椅子上，用手臂支撑着横亘在中间的竹竿，而一名日本工程师渡边以此作为中间的荷载坐在悬挂的座椅上。两侧的工程师代表悬臂臂，他们的手臂承受拉力，竹竿承受压力，而他们脚下的砖块则代表锚固端的自重平衡。这个著名的"人体悬臂模型"照片，至今仍是工程教育中的经典教材。
悬臂桥的核心在于"平衡"二字。每侧的锚跨和悬臂臂通过杠杆原理相互平衡：锚跨的自重压在岸边的桥墩上，产生的反力支撑着悬臂臂伸向河心。悬臂臂末端再悬挂一个简支的中跨，完成整个桥梁的贯通。在这种结构中，悬臂臂根部——即靠近主桥墩的位置——承受着最大的弯矩和压力。工程师们都知道，设计悬臂桥的关键在于确保根部构件有足够的强度。然而，魁北克大桥的设计团队恰恰在这个最关键的地方犯下了致命错误。当库珀决定将跨度从1600英尺增加到1800英尺时，凤凰桥梁公司的首席设计师彼得·什拉普卡却没有相应更新他的计算模型。他继续使用1600英尺跨度时的重量估算值来设计锚跨，这意味着整座桥的自重被严重低估。当1905年开始吊装悬臂臂时，什拉普卡才意识到实际重量比他估算的高出约7%。库珀在得知这一消息后，做出了一个改变历史进程的决定：他认为7%的增加"不是致命的"，选择接受这一偏差。
这一决定的背后，是库珀对设计规范的另一项修改。他在设计书中将允许应力从当时的标准值每平方英寸16000磅提高到每平方英寸21000磅——增幅超过30%。他的理由是钢材质量的进步可以承受更高的应力。此外，他还降低了风荷载的设计标准，从福斯桥采用的每平方英尺56磅降低到每平方英尺30磅。这些看似合理的"优化"，实际上是在削减安全裕度。到1907年8月，当悬臂臂接近完成时，工地现场开始出现令人不安的迹象。库珀派驻现场的年轻工程师诺曼·麦克卢尔注意到，靠近主桥墩的下弦杆A9L和A9R的腹板出现了明显的弯曲变形。他反复测量后发现，一根肋板的变形从一周前的四分之三英寸增加到了两又四分之一英寸。这显然不是初始缺陷——变形正在随着荷载增加而持续发展。麦克卢尔写了一封信给库珀报告这一情况，但他没有拍电报。这个看似微小的选择，将永远铭刻在工程史的教训中。库珀最初认为问题不大，但随着麦克卢尔不断提供新的数据，他开始感到不安。8月29日上午，麦克卢尔亲自乘火车前往纽约，向库珀当面汇报。库珀终于意识到问题的严重性，立即致电凤凰桥梁公司：“在充分研究事实之前，不要再向桥上增加任何荷载。“然而，这封电报发得太晚了。当天下午，当麦克卢尔正在前往凤凰桥梁公司的路上时，大桥倒塌的消息传遍了整个魁北克城。
事故调查委员会在报告中明确指出，倒塌的直接原因是下弦杆A9L和A9R的屈曲失效。这两根构件位于悬臂臂根部，承受着整座桥最大的压力。那么，是什么导致了这些构件的失效？答案藏在结构工程中最基础、也最容易被忽视的物理原理之中：压杆屈曲。当一根细长的柱子承受轴向压力时，它不会像短粗的柱子那样被压碎，而是会突然向侧向弯曲——这就是屈曲。屈曲是一种不稳定现象，它发生得毫无预兆，一旦开始就会迅速发展，直到结构完全失效。18世纪瑞士数学家莱昂哈德·欧拉首先建立了屈曲的理论框架，他推导出了著名的欧拉临界载荷公式：当压力超过某一临界值时，任何微小的扰动都会导致柱子弯曲失稳。这个临界值取决于柱子的长度、截面形状和材料弹性模量。
魁北克大桥的下弦杆采用了一种称为"格构式构件"的设计——由四根纵向肋板通过斜向格条连接而成。这种设计在当时的桥梁工程中很常见，因为它可以在不增加太多重量的情况下获得较大的截面惯性矩，从而提高抗屈曲能力。然而，格构式构件有一个致命弱点：如果格条的设计不够强健，四根肋板就不能作为一个整体工作，而是各自独立屈曲。调查委员会发现，魁北克大桥下弦杆的格条设计严重不足。当压力增大时，单根肋板首先发生了局部屈曲，然后连锁反应导致整根弦杆失效。更糟糕的是，弦杆的端部采用对接接头，通过端面承压传递压力。但由于制造误差，接头处无法实现完全的均匀接触，导致压力集中在一部分截面上，进一步削弱了构件的承载能力。当麦克卢尔测量到肋板变形从四分之三英寸增加到两又四分之一英寸时，屈曲已经在缓慢发展。遗憾的是，现场的管理人员最初认为这些变形是构件出厂时就存在的缺陷。这种误判导致了宝贵的预警时间被浪费。调查委员会在结论中写道：“我们相信，在1907年8月27日之后采取的任何行动都无法阻止大桥的倒塌。然而，如果那些负责人员表现出更好的判断力，8月29日的生命损失本可以避免。”

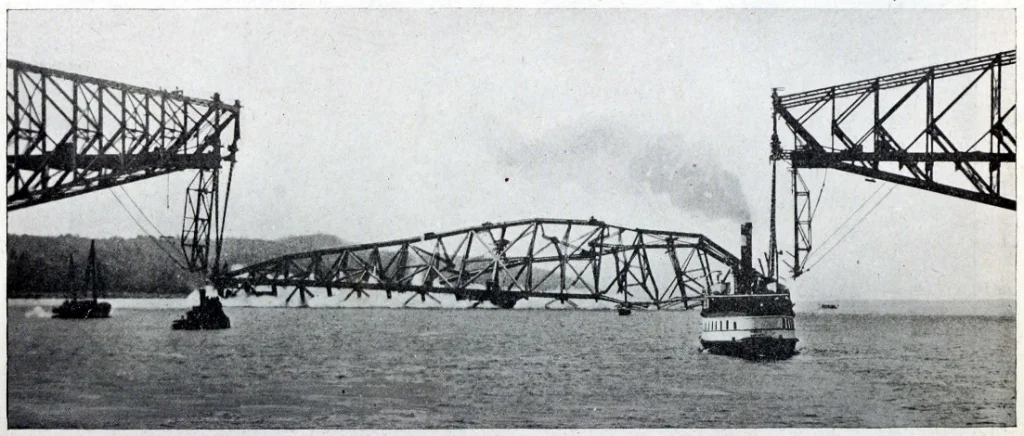

这场灾难催生了加拿大工程史上最重要的制度改革。皇家调查委员会建议，未来的大型工程项目必须聘请经验丰富的总工程师、进行独立的第三方审查、并建立严格的现场监督制度。1908年，一个新的工程委员会成立，成员包括加拿大工程师H.E.沃特莱特、美国工程师拉尔夫·莫杰斯基和英国工程师莫里斯·菲茨莫里斯。他们彻底重新设计了大跨度，增加了构件截面、降低了允许应力，并对所有关键构件进行了四分之一比例的破坏试验。新设计的下弦杆采用了更坚固的格条系统，确保四根肋板能够作为一个整体工作。到1916年，重建工作进展顺利。南悬臂臂和北悬臂臂相继完成，只待安装中跨。这次，工程师们选择了一种更安全的施工方法：中跨在岸上预制完成后，用驳船浮运到桥下，再用液压千斤顶将其提升到设计位置。这是一个需要极端精确协调的工程壮举——中跨重达5000吨，长650英尺，任何偏差都可能导致灾难。1916年9月11日上午，一切似乎都在按计划进行。中跨已经浮运到桥下，四个角的吊具已经连接完毕。上午8时50分，千斤顶开始提升。当驳船在潮水中漂走、中跨悬吊在桥下约20英尺的高度时，最困难的阶段似乎已经成功度过。工程师们开始放松，甚至有一些政府和新闻界的人士走上中跨参观。但在上午10时50分，一声尖锐的断裂声打破了轻松的气氛。西南角的支撑铸件突然开裂，导致吊具脱出，中跨从一端滑落，以惊人的速度坠入河中。13名工人在这场二次灾难中丧生。

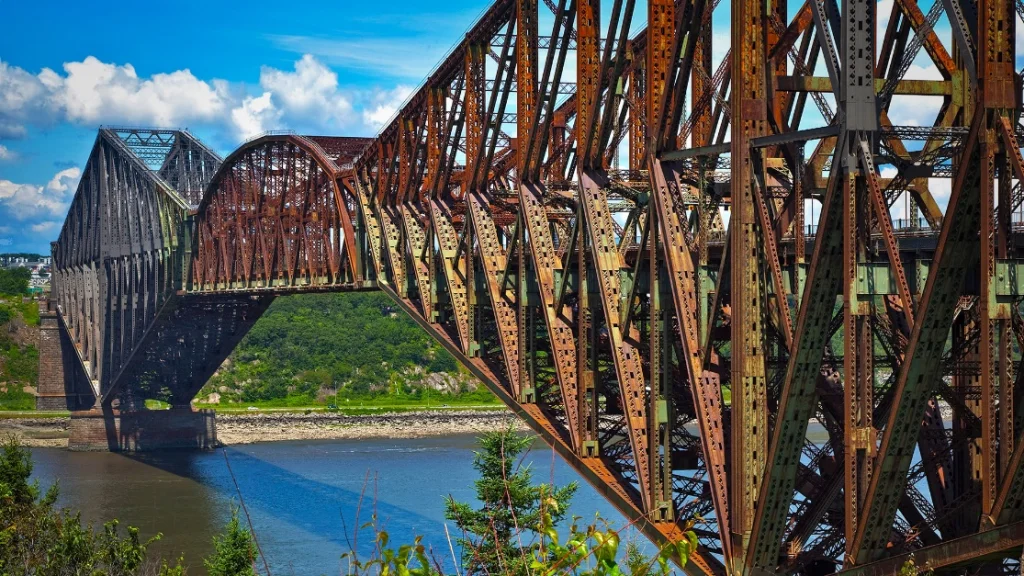

调查发现，这次倒塌的原因与1907年完全不同。问题出在一个看似不起眼的铸钢件上——这个十字形铸件位于吊具和提升梁之间，用于适应两个方向的转动。铸件的强度不足，在超过1200吨的荷载下发生脆性断裂。这个悲剧再次证明了一个永恒的工程真理：任何一个细节的疏忽，都可能摧毁整个工程。圣劳伦斯桥梁公司承担了全部责任，并立即着手制造新的中跨。一年后的1917年9月20日下午4时01分，新的中跨成功安装到位。当连接中跨与悬臂臂的销钉被打入时，现场响起了欢呼声。这座历经磨难的大桥终于在1919年正式通车，总造价2500万美元，88名工人为此献出了生命。今天，魁北克大桥仍在运营，它的549米主跨仍是世界上最长的悬臂桥跨度。桥头的纪念碑上刻着这样的文字：“这座桥是在加拿大和美国工程师的监督下设计建造的，位于1907年重大桥梁倒塌事故的原址上。”
魁北克大桥的双重灾难给工程界留下了不可磨灭的印记。它直接推动了结构工程教育和执业制度的改革。1925年，加拿大工程院校开始举行"铁戒指仪式”，毕业生会获得一枚戴在小指上的铁戒指。传说这些戒指是用倒塌大桥的钢材锻造的——虽然这只是神话，但仪式的象征意义是真实的：戒指时刻提醒工程师，他们手中的图纸和计算书，关乎着无数人的生命安全。从压杆屈曲理论的发展来看，魁北克大桥灾难促进了格构式构件设计规范的形成。现代钢结构规范对格条的设计强度、间距和连接方式都有严格规定，确保组合截面能够整体工作。此外，工程界也开始重视压杆的初始缺陷和残余应力对屈曲承载力的影响，发展出更精确的非弹性屈曲理论。更重要的是，魁北克大桥灾难改变了工程决策的文化。在1907年之前，大型桥梁项目往往由一位"大师级"工程师主导，他的判断几乎不受质疑。库珀就是这种模式的典型代表——他以60岁的年纪、无瑕疵的声誉接手项目，几乎没有人会质疑他的决定。当年轻工程师麦克卢尔发现问题并试图警告时，系统没有给予他足够的发言权。今天，大型工程项目必须经过多轮独立审查，关键决策需要书面记录并经由多人确认。这种"冗余的谨慎"虽然增加了成本和时间，但它避免的灾难是无价的。
站在今天的角度回望魁北克大桥的双重灾难，我们看到的不仅是工程技术的失误，更是人类认知边界的试探。悬臂桥是人类征服大江大河的利器，但它的工作原理——力与力矩的精妙平衡——也意味着任何一点扰动都可能被放大。1907年的工程师们并非无能之辈，他们只是在知识的边界上冒险，而边界之外的危险远比他们想象的更近。库珀的悲剧在于他成功跨越了无数次边界，却在这最后一次冒险中跌落深渊。什拉普卡的错误在于他没有意识到，一个小小的疏忽——忘记更新重量估算——会在杠杆效应下被无限放大。麦克卢尔的遗憾在于他尊重等级制度胜过尊重自己的判断——如果他选择拍电报而不是写信，或许那些莫霍克族工人今天还能看着他们的后代在桥上行走。圣劳伦斯河的水依然在魁北克城的脚下流淌，那座历经两次劫难的大桥依然横跨在河面之上。它的每一根钢梁都在诉说着一个简单而沉重的真理：工程不是数学题，没有标准答案；它是人类与自然力量的博弈，需要谦卑、审慎和永不松懈的敬畏之心。当你在任何一座大桥上驱车通过时，请记住：你脚下的每一寸钢铁，都承载着前人用生命换来的教训。
参考资料
- Holgate, H., Derry, J.G.G., & Galbraith, J. (1908). Royal Commission Quebec Bridge Inquiry Report. Sessional Paper No. 154. Ottawa: S.E. Dawson.
- Griggs, F. (2015). Quebec Bridge, The First Failure, 1907. Structure Magazine.
- Griggs, F. (2016). Quebec Bridge Failure #2, 1916. Structure Magazine.
- Brady Heywood. (2014). The Quebec Bridge collapse: a preventable failure (part 1 & 2).
- Canadian Society for Civil Engineering. (2021). The Québec Bridge - Historic Site.
- MechaniCalc. Column Buckling - Reference.
- Wikipedia. Euler’s critical load.
- Wikipedia. Quebec Bridge.
- Wikipedia. Cantilever bridge.
- The Canadian Encyclopedia. Quebec Bridge Disaster.
- Structure Magazine. Quebec Bridge Part 3.
- EngagedScholarship@CSU. Collapse of the Quebec Bridge, 1907.
- Engineering News Record. ENR’s Coverage of the 1907 Collapse of the Quebec Bridge.
- Rare Historical Photos. Engineers demonstrating the cantilever bridge system, 1887.
- SkyCiv. Complete Guide to Cantilever Beam.
- Purdue University. Column buckling.
- Britannica. Cantilever bridge.
- Legion Magazine. A Bridge With Two Tragedies.
- ASCE. Quebec Bridge - Historic Landmark.
- Érudit. The Lesson of the Quebec Bridge.
